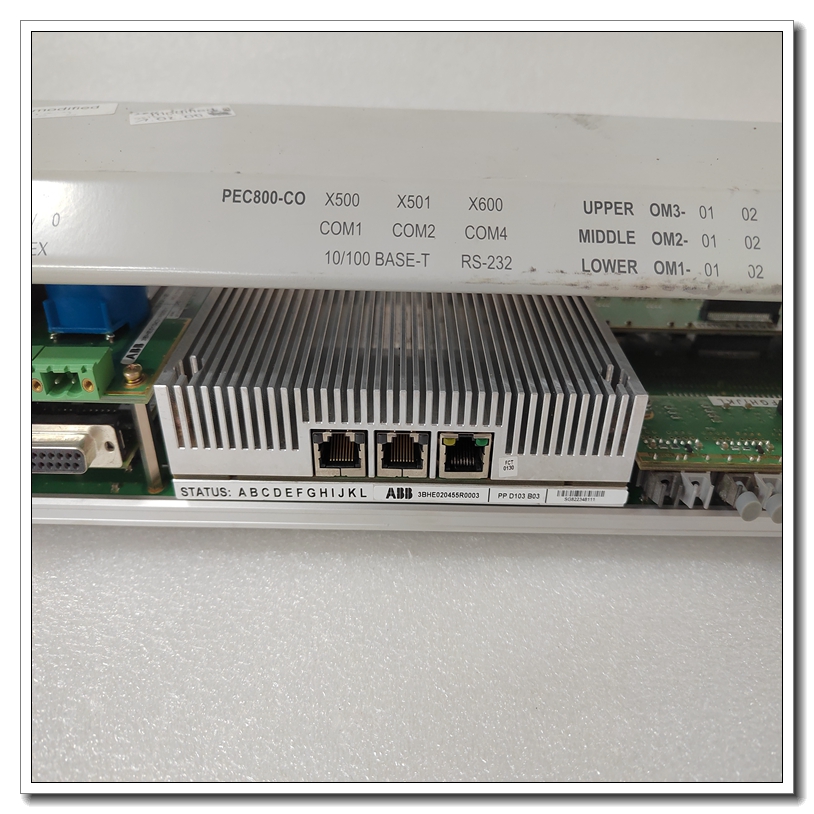

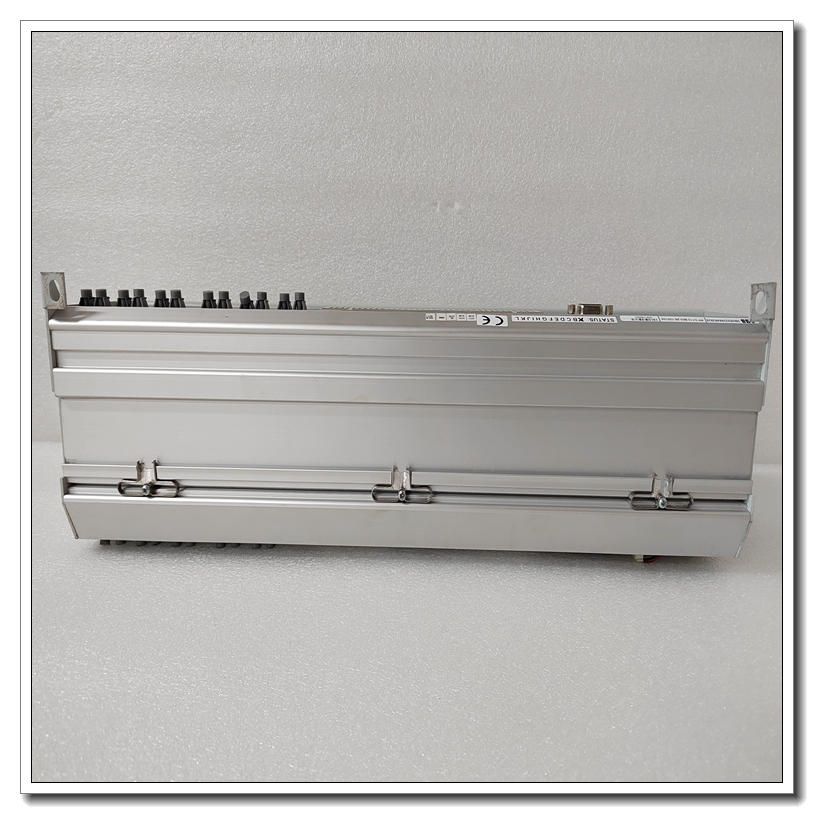

產品詳情: PPD113B ABB控制器AC 800PEC控制系統

制造商:ABB

產品編號:PP D113

產品型號:PP D113 AC 800PEC控制系統

產品編號:3BHE023784R2530

ABB型號名稱:-

目錄描述:PP D113 B01-25-111000: AC 800PEC

詳細描述:包含:插槽ANYIO-1 (U4) CEX2總線RS422

插槽ANYIO-2 (U5) Anybus/Modbus TCP

插槽選項。mod 1(U7)UF D128

插槽選項。mod 2(U8)UF D128

插槽選項。Mod.3 (U9) UF D128

插槽選項。模塊4 (U10)為空

插槽選項。模塊5 (U11)為空

插槽選項。模塊6 (U12)為空

原產國:瑞士/中國

海關稅則號:85371092

種:4.2千克

發票描述:PP D113 B01-25-111000: AC 800PEC

定制:否、

最小起訂量:1件

訂單倍數:1件

一級包裝毛重:4.2千克

包裝一級單位:1件

產品名稱:產品凈高:450毫米

產品凈長度:145毫米

產品凈重:2.59公斤

產品凈寬度:100毫米

產品類型:未定義

僅引用:否

銷售單位:件

庫存于(倉庫):CHIND004EXPU

WEEE類別:產品不在WEEE范圍內

尺寸:45厘米x 10厘米x 15厘米

重量:4.2千克

運輸重量:6公斤
