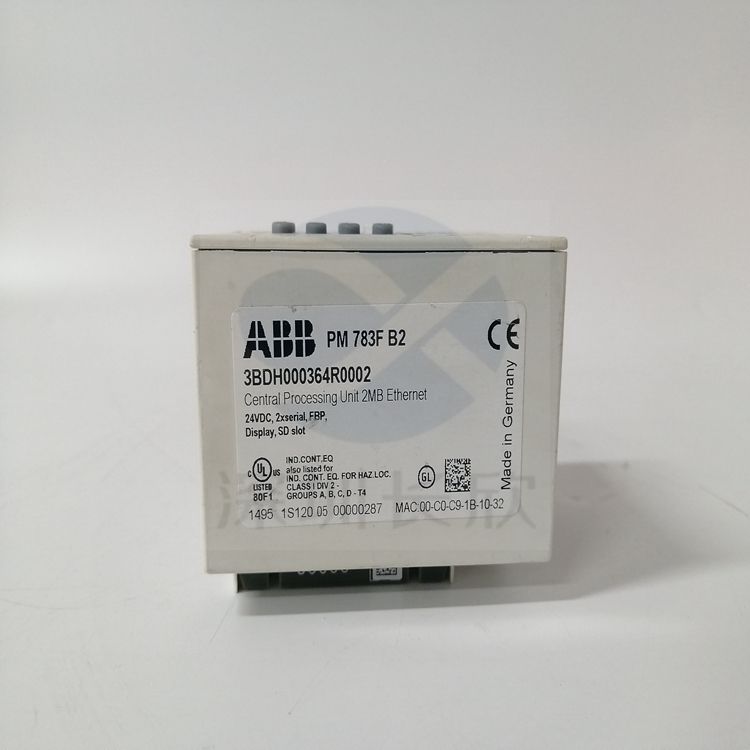

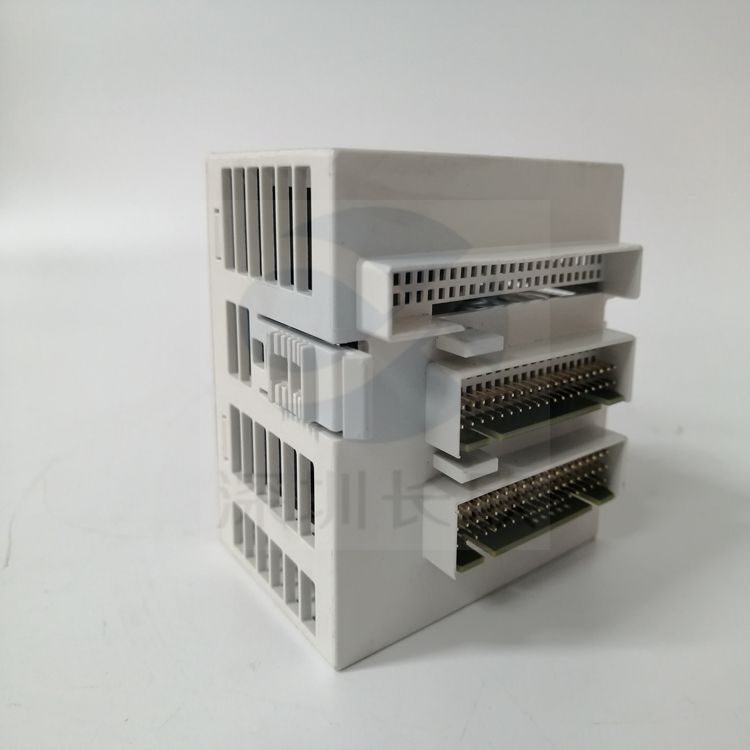

ABB PM783F

產品編號：3BDH000364R0002

ABB型號：PM 783F

目錄描述：PM 783F CPU模塊

詳細說明：中央處理器（CPU）模塊配備了高性能處理器，可實現快速循環時間。它配備了板載100Mbit/s以太網連接，用于控制器、操作員站和工程工具之間的通信。兩個串行線路接口完成了連接。一個接口可用于Modbus通信，另一個用于診斷。CPU有10 MB的內存，其中2 MB為電池備份。對于要求苛刻的應用程序，可以配置八個循環時間可調的循環和優先級驅動任務，以及一個運行速度盡可能快的循環PLC類型任務。前面板小顯示屏直接在模塊上顯示狀態和診斷信息。此外，您可以通過鑰匙鎖定控制器。這意味著可以阻止控制器下載應用程序和固件，以增強安全性。如果控制器已鎖定或未鎖定，則狀態會顯示在顯示器上。S700 I/O模塊可以直接插入CPU模塊，也可以通過PROFIBUS用作遠程I/O。一個控制器最多可以連接八個模塊。第三方I/O可以通過MODBUS ASCII/RTU、IEC 60870-5-101遠程控制協議或PROFIBUS連接。CPU和本地S700 I/O模塊的通信速度非?？?。I/O掃描時間可能為2毫秒。實現了對每個通道的短路和斷線檢測。

類別

產品?控制系統?Freelance?控制器?AC 800F中央單元?PM 803F

其他信息

介質描述：PM 783F是一種運行在PLC硬件上的DCS，特別適合由幾個到大約300個I/O信號組成的小型應用。它不帶操作系統。必須在軟件安裝過程中加載操作系統。需要外部24 VDC電源。

軟件版本9.2SP2或更高版本是必需的。有關使用以前版本的操作，請參閱產品更新信息2PAA102068R0018。

與終端底座TB 711F和電池TA521一起使用。

技術信息：不帶操作系統。必須在軟件安裝過程中加載操作系統。需要外部24 VDC電源。

軟件版本9.2SP2或更高版本是必需的。有關使用以前版本的操作，請參閱產品更新信息2PAA102068R0018。

與終端底座TB 711F和電池TA521一起使用。

產品類型：Central_Unit

尺寸

產品凈深度/長度：54毫米

產品凈高：76毫米

產品凈寬度：67.5 mm

產品凈重：0.15千克

環境的

RoHS狀態：不符合RoHS

WEEE類別：5。小型設備（外部尺寸不得超過50厘米）

電池?cái)?shù)量：0
