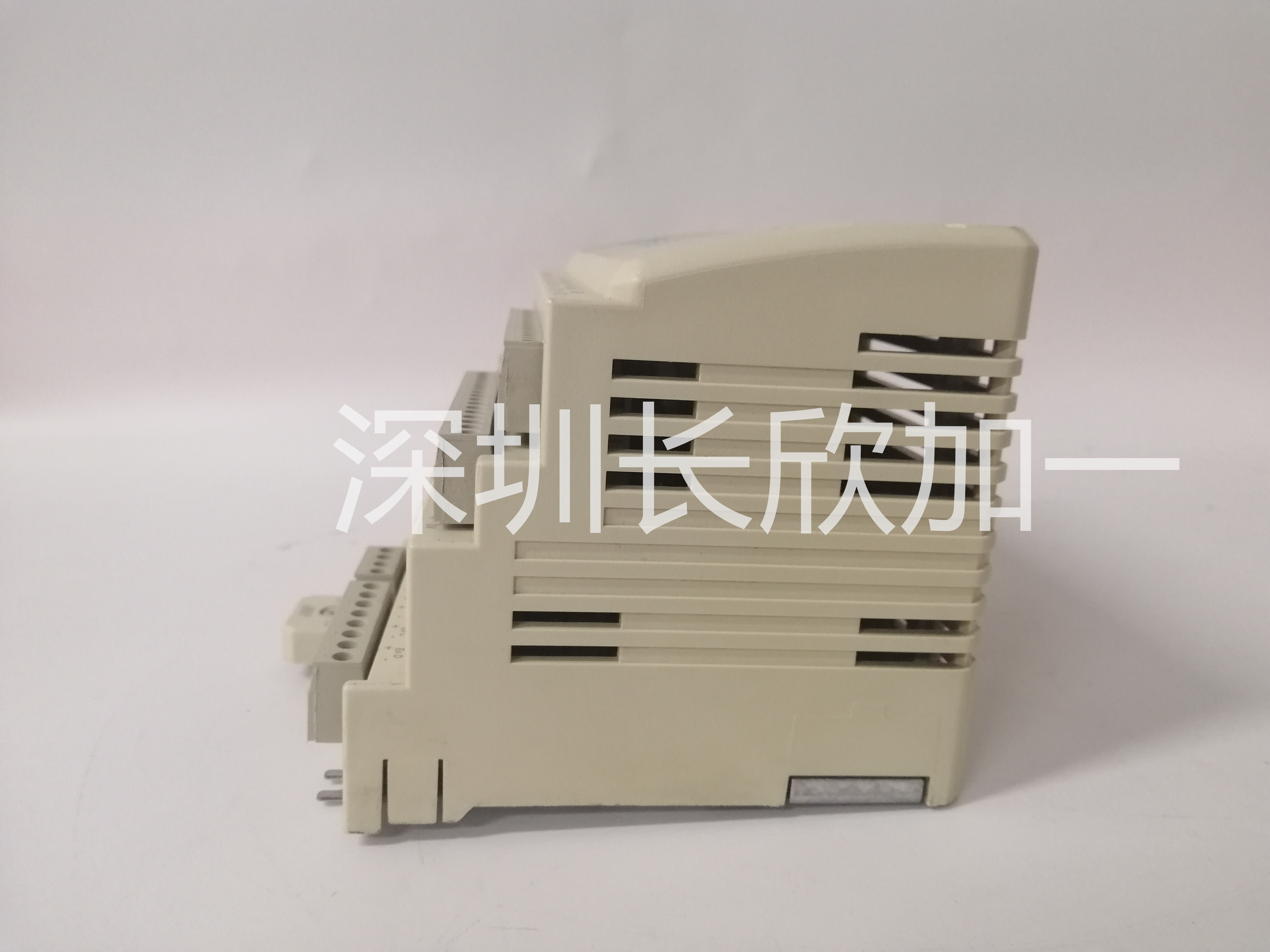

ABB  PFEA113-20   3BSE028144R0020  控制器模塊

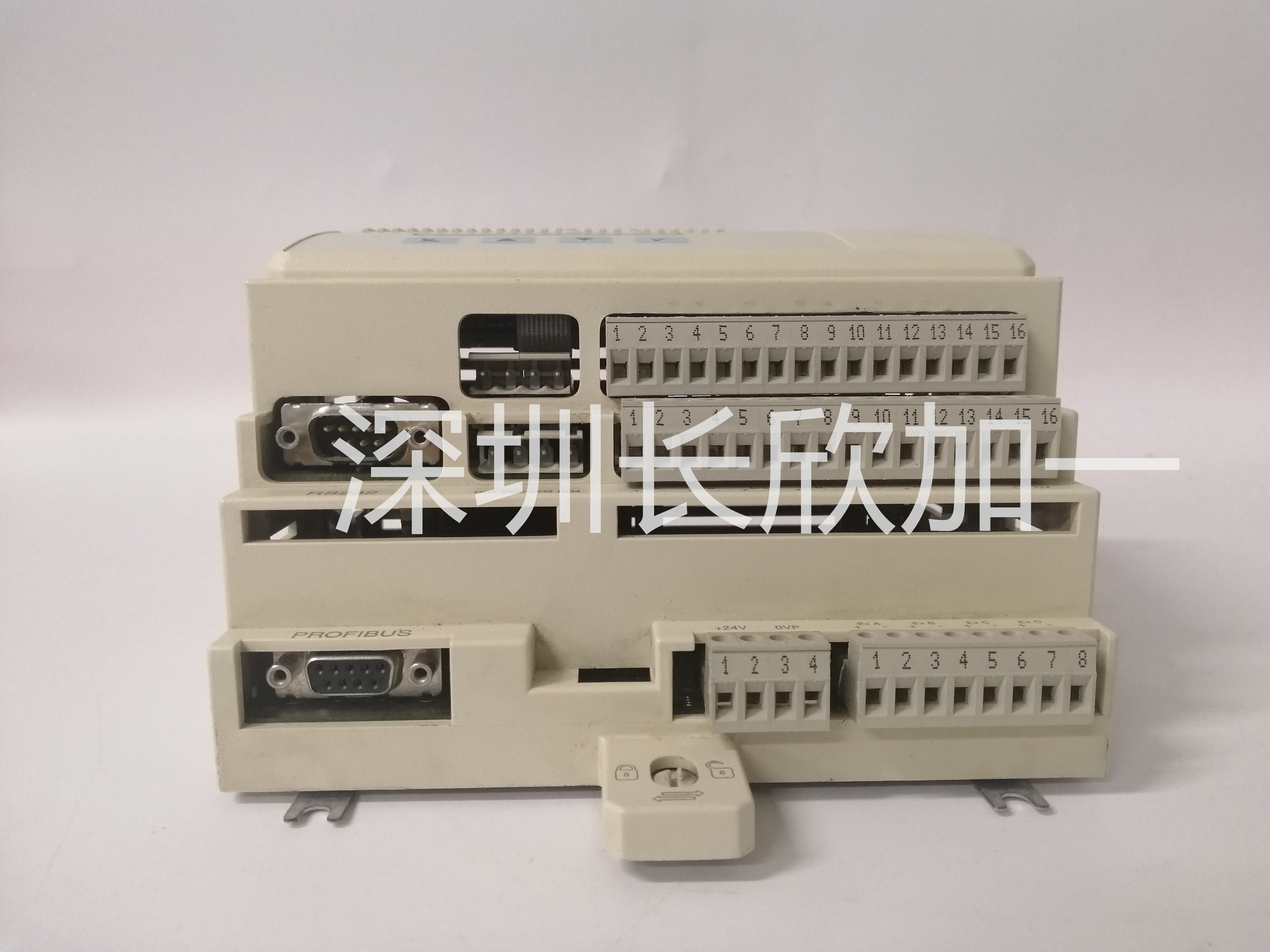

ABB  PFEA113-20   3BSE028144R0020  控制器模塊

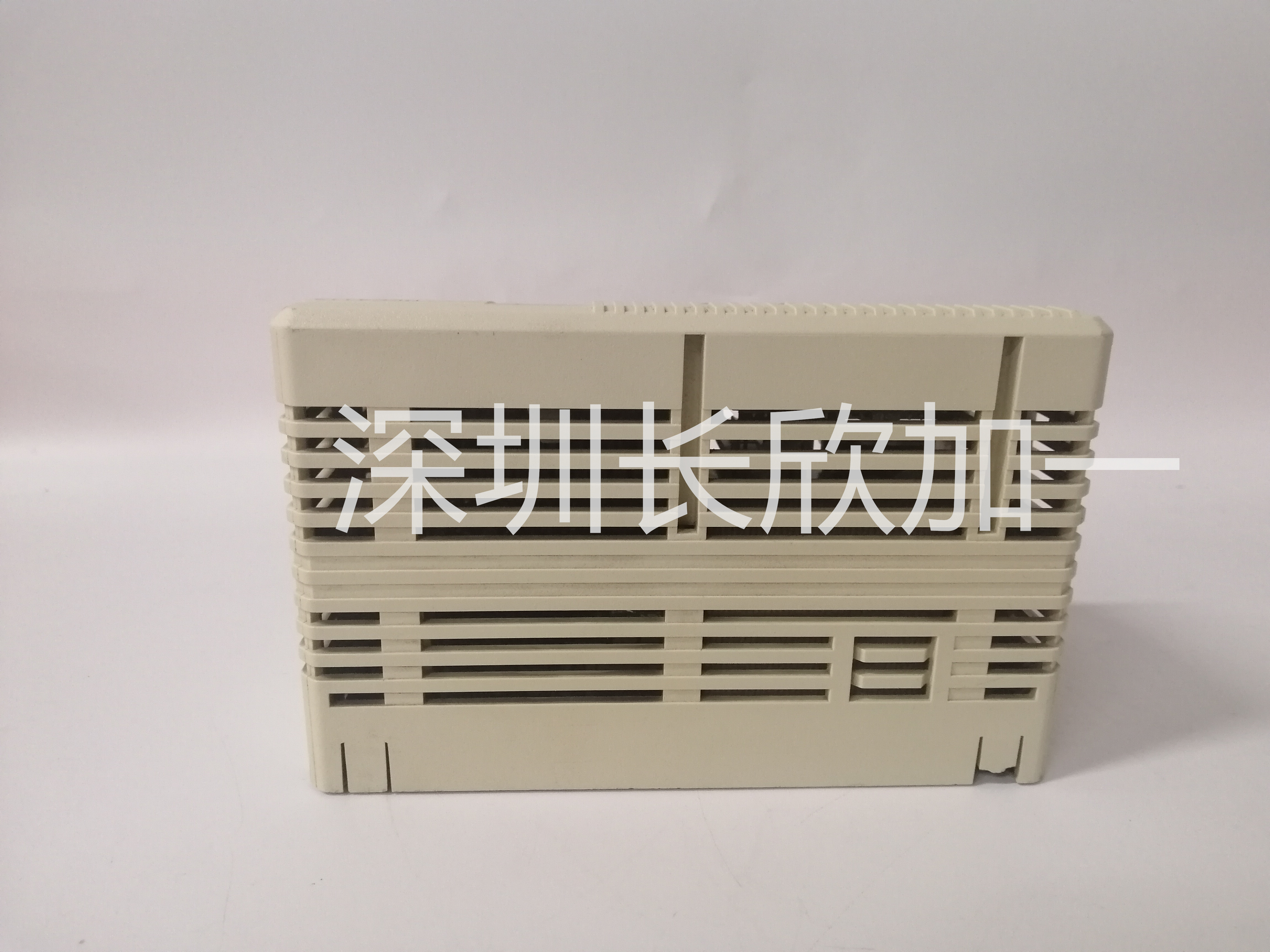

ABB  PFEA113-20   3BSE028144R0020  控制器模塊

自推出以來，伺服電機已經在許多行業中證明了其相當有用。多年來，伺服電機一直參與完成大的任務。它們的尺寸可能很小，但是它們非常強大而且節能。有了這些特點，伺服電機廣泛用于遙控玩具車，飛機，機器人和各種工業設備。近年來，伺服電機也被用于工業應用，在線制造工廠，制藥服務，機器人和食品服務行業。伺服電機的工作原理比較簡單，但是其工作比較。伺服電路內置在電機單元內部，它使用一根通常配有齒輪的柔性軸。電信號控制電機，也決定軸的移動量。伺服電機內部設置簡單：小型直流電機，控制電路和電位器。直流電機通過齒輪連接在控制輪上，當電機轉動時，電位器的電阻發生變化，控制電路能夠調節運動和方向。

變頻器在運轉中突然發出聲響，同時外接燒毀，拆機發現變頻器的igbt模塊損壞。經過對相關板卡的測試，發現igbt觸發線路損壞，測量其他板塊正常。在拆卸變頻器板卡時發現其電源板和電流檢測板上有很多的油污和灰塵。打開變頻器的散熱片風機，看到散熱片上也粘滿了油污和雜物，將變頻器的散熱通道完全堵死。由此推斷變頻器的IG模塊因散熱不良導致其損壞。

維修過程：首先將變頻器完全拆開，將散熱通道的散熱片拆下，用空壓氣體將散熱片清理干凈， 同時將變頻器內部結構件和板卡全部清理干凈。安裝igbt模塊，安裝igbt模塊時候要按照模塊的要求，順序安裝，力矩適度。修理觸發線路，然后依次安裝其他器件。安裝結束后進行靜態的測試，靜態測試結果良好后進行通電測試和帶負載試驗。帶負載試驗合格，順利完成維修。

經驗結：綜合不同型號和不同的使用環境中的數臺變頻器維修情況，結出變頻器igbt模塊損壞的主要原因是使用環境的惡劣，使得門極驅動卡上電子元件損壞以及變頻器的散熱通道堵塞導致。*容易損壞的器件是穩壓管及光耦。檢查驅動電路是否有問題，可在斷電時比較一下各路觸發端電阻是否一致。通電開機可測量觸發端的電壓波形。但是有的變頻器不裝入模塊不能開機，這時在模塊p端串入假負載防止檢查時誤碰觸發端或其他線路引起燒壞模塊。

主要作用

    在正常情況下，過電流脫扣器的銜鐵是釋放著的；一旦發生嚴重過載或短路故障時，與主電路串聯的線圈就將產生較強的電磁吸力把銜鐵往下吸引而頂鉤，使主觸點斷開。欠壓脫扣器的工作恰恰相反，在電壓正常時，電磁吸力吸住銜鐵，主觸點才得以閉合。一旦電壓嚴重下降或斷電時，銜鐵就被釋放而使主觸點斷開。當電源電壓恢復正常時，必須重新合閘后才能工作，實現了失壓保護。

工作原理

 脫扣方式有熱動、電磁和復式脫扣3種。

 當線路發生一般性過載時，過載電流雖不能使電磁脫扣器動作，

 但能使熱元件產生一定熱量，促使雙金屬片受熱向上彎曲，推動杠桿使搭鉤與鎖扣脫開，將主觸頭分斷，切斷電源。當線路發生短路或嚴重過載電流時，短路電流過瞬時脫扣整定電流值，電磁脫扣器產生足夠大的吸力，將銜鐵吸合并撞擊杠桿，使搭鉤繞轉軸座向上轉動與鎖扣脫開，鎖扣在反力彈簧的作用下將三副主觸頭分斷，切斷電源。

 開關的脫扣機構是一套連桿裝置。當主觸點通過操作機構閉合后，就被鎖鉤鎖在合閘的位置。如果電路中發生故障，則有關的脫扣器將產生作用使脫扣機構中的鎖鉤脫開，于是主觸點在釋放彈簧的作用下迅速分斷。按照保護作用的不同，脫扣器可以分為過電流脫扣器及失壓脫扣器等類型。

瑞士ABB控制器型號PFEA113-20訂貨號3BSE028144R0020主營產品

為用移位寄存器編程時的梯形圖，采用移位寄存器M200-M217的前四位M200-M203代表4個步，組成1個環形移位寄存器。用移位寄存器主要是對數據、移位、復位3個輸入信號的處理。該方法設計的梯形圖看起來簡潔，所用指令也較少，但對較復雜控制系統設計就不方便，使用過程中在線修改能力差，在工業控制中使用較少，大多數應用在彩燈順序控制電路中。移位寄存器實現順序控制4.置位復位指令的編程方式如為使用置位復位編程方式編制的與順序功能圖所對應的梯形圖。
