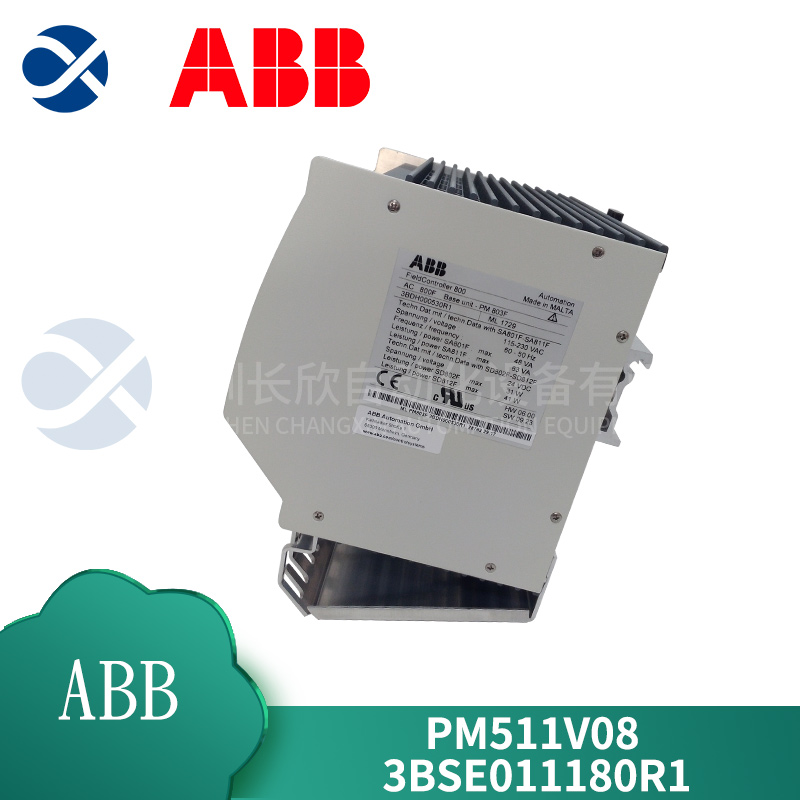

ABB FreeLance AC800F CPU主板ABB PM802F/ABB PM803F

ABB FreeLance AC800F CPU主板ABB PM802F/ABB PM803F堅固的硬件結構表現了其優異的產品質量，硬件本身具有很強的抗電磁干擾能力，其所有組件都具有CE國際認證標準。

ABB PM802F/ABB PM803F概述：

AC800F控制器主板ABB PM802F/ABB PM803F有6個槽位及1個電源槽位，其中有2個槽位采用快速DMA技術與CPU直接進行高速數據通信，這2個槽位通過插入以太網模件實現控制層基于標準 TCP／IP協議以太網的信息傳遞，剩余4個槽位F1…F4采用中斷方式與CPU及主存儲器進行數據交換，每個模件都可以產生自己的中斷源，強大的中斷控制器及先進的多任務操作系統可以快速響應來自這4個通信模件的中斷信息及迅速與之進行數據交換，同時通過優先級的控制可以實時接收通信模件的錯誤報告信息CPU板數據總線的帶寬為100MB／s，保障來自各種通信模件的大信息量數據快速傳遞到CPU單元進行處理。為了保證數據最大程度的準確率，AC800F CPU單元的主存儲器芯片具有錯誤檢測及修改能力，可以檢查32位數據字的2位錯誤及修改1位錯誤PM803主板提高主存儲器的存儲容量為16MB，實現在AC800F控制器上執行大容量的控制程序，但相應的程序保持設備要更新。

ABB PM802F／ABB PM803F特點：

高效超標量RISC CPU

專用系統總線及控制器冗余連接通信的協處理器

ABB PM802F主存儲器采用靜態RAM，具備電池保持功能當主電源故障恢復后快速啟動

ABB PM803F主存儲器器采用同步動態隨機存儲器(SDRAM)，當主電源故障恢復后可以快速啟動，具備電池保持功能但由于容量較大，保持時間比ABB PM802F短

主存儲器具有自動錯誤檢查及修改能力(EDC單元)，可以檢查2位錯誤及修改1位錯誤的數據字

硬件組態及診測數據存儲在16K位EEPROM

脈沖串快速擦除EPROM，用于快速ROM操作，這部分主要用于存儲控制器固化程序，保證軟件升級無需更換EPROM芯片

RS232串行接口，用于控制器診測服務和無線時鐘信號接口，該接口為標準9針D型接口，位于所有類型的電源模件上，同時支持冗余控制器模式的操作

所有類型的電源模件上還設置控制器基本操作的開關，如：運行/停止工作開關，控制器復位開關，冗余手動切換開關

所有類型的電源模件上還設置控制器狀態的LED顯示

E1及E2槽具備冗余電池供電功能提供電池能量自動監控/報警及自動切換保持RAM數據功能

CPU主板溫度監控，周期性溫度測量

累積控制器正常與高溫運行時間

所有現場總線模件可以在系統運行時，帶電進行插拔

由于使用IC接口，F(xiàn)1…F4槽總線模件可以自動識別和重新裝載組態數據，實現既插既用功能

來自模件的數據錯誤信號識別及處理

每種總線模件產生多達4個不同中斷源

每個模件預留地址域8MB用于內存訪問8MB用于I／O訪問

操作溫度范圍0…60~C，無需強制冷卻，請注意這是指控制器為整體封裝時的指標

內部工作電壓監控

獨立的”watchdog”模塊用于保護操作系統的死鎖現象

電池保持系統實時時鐘

電源故障信號報警

ABB PM802F CPU主板技術指標：

重量：1600g,CPU主板安裝在機架內，不包含電源、模件、及空面板

功耗：取決于CPU負載及周期時間：典型：6W；最大：7．8W

電壓監控：

如果控制器CPU板兩個內部電壓之一低于門檻值時,CPU板將復位

2個供電電壓標準為：5V+／—3％，3．3V+／—3％

5V復位門檻值：4．65V

3．3V復位門檻值：3．08V

電源故障：電源模件出現故障時，在20ms內將產生電源故障信號，此時電源模件確保工作Tpf時間，保證電源的切換或過程的正常應急關斷處理 ：Tpf >15 ms

CPU：Intel 80960HD 25／75,超標量RISC處理器，32位，CPU時鐘75MHz，150MIPS

RAM：32位，通過E1及E2槽提供電池保持功能4MB靜態度RAM(SRAM)

電池保持：鋰電池3．6V >700mAh，通過E1或E2槽提供，冗余配置時可以提高保持的時間,通常>1．5 年

EDC單元：每32位數據提供校驗和檢查功能以提高數據的可靠性:修改1位錯誤；標記2位錯誤

EPROM：脈沖串快速擦除EPROM，實現快速訪問，在安裝系統軟件時可以使用特殊程序編程，無需更新EPROM：4MB 32位

EEPROM：組態數據存儲，診測數據存儲，串行16K位EEPROM

診測接口：RS232串行接口，9600／19200波特率

溫度監控：控制器在超過規定的溫度范圍下工作會導致縮短MTBF時間，溫度會周期性測量同時在超過限定值時報警，報警信號在低于延遲溫度后被自動復位，正常溫度運行時間及高溫下運行時間將被獨立累積

現場總線模件的插拔：E1…E4槽位上的模件可以在控制器運行狀態下進行插拔操作

Watchdog：獨立的Watchdog模塊將在指定的時間未產生觸發操作時自動復位模塊，該操作將避免操作系統的死鎖

實時時鐘：實時時鐘的時間及日期必須在初次使用控制罪時進行設置，以后這個時鐘可以由電池保持運行

ABB PM803F CPU主板技術指標：

重量：1600g,CPU主板安裝在機架內，不包含電源、模件、及空面板

功耗：取決于CPU負載及周期時間：典型：6W；最大：10W

電壓監控：

如果控制器CPU板兩個內部電壓之一低于門檻值時,CPU板將復位

2個供電電壓標準為：5V+／—3％，3．3V+／—3％

5V復位門檻值：4．65V

3．3V復位門檻值：3．08V

2．5V復位門檻值：2．32V

電源故障：電源模件出現故障時，在20ms內將產生電源故障信號，此時電源模件確保工作Tpf時間，保證電源的切換或過程的正常應急關斷處理 ：Tpf >15 ms

CPU：Intel 80960HT 25／75,超標量RISC處理器，32位，75MHz，150MIPS

RAM：32位，通過E1及E2槽提供電池保持功能16MB  同步動態隨機存儲器(SDRAM)

電池保持：鋰電池3．6V，>960mAh，通過E1或E2槽提供，冗余配置時可以提高保持的時間,通常>20天

EDC單元：每32位數據提供校驗和檢查功能以提高數據的可靠性:修改1位錯誤；標記2位錯誤

EPROM：脈沖串快速擦除EPROM，實現快速訪問，在安裝系統軟件時可以使用特殊程序編程，無需更新EPROM：4MB 32位

EEPROM：組態數據存儲，診測數據存儲，串行16K位EEPROM

診測接口：RS232串行接口，9600／19200波特率

溫度監控：控制器在超過規定的溫度范圍下工作會導致縮短MTBF時間，溫度會周期性測量同時在超過限定值時報警，報警信號在低于延遲溫度后被自動復位，正常溫度運行時間及高溫下運行時間將被獨立累積

現場總線模件的插拔：E1…E4槽位上的模件可以在控制器運行狀態下進行插拔操作

Watchdog：獨立的Watchdog模塊將在指定的時間未產生觸發操作時自動復位模塊，該操作將避免操作系統的死鎖

實時時鐘：實時時鐘的時間及日期必須在初次使用控制罪時進行設置，以后這個時鐘可以由電池保持運行
