ABB冗余控制器 PM866 PM866AK01 PM866AK02 單元CPU模塊

ABB PM866 PM866AK01 PM866AK02 支持冗余控制器單元CPU

ABB PM866 PM866AK01 PM866AK02

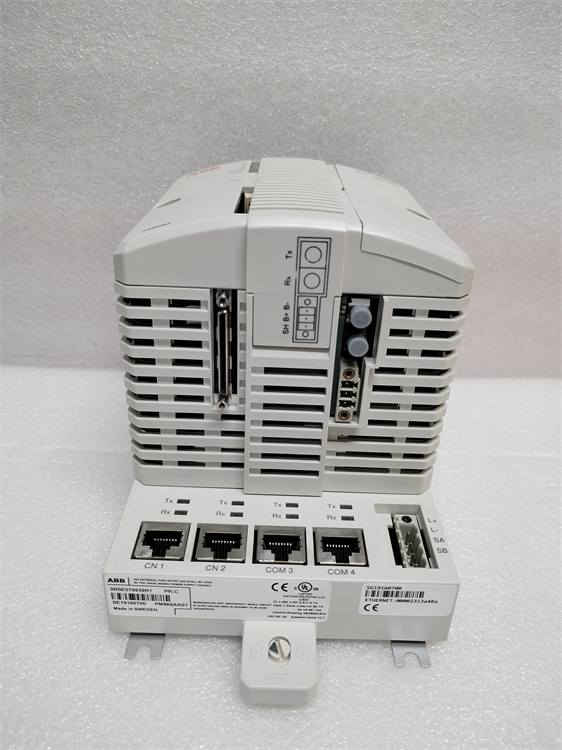

CPU板包含微處理器和RAM內存、實時時鐘、LED指示燈、初始化按鈕和CompactFlash接口。PM866/PM866A控制器的底板有兩個用于連接控制網絡的RJ45以太網端口（CN1、CN2）和兩個RJ45串行端口（COM3、COM4）。其中一個串行端口（COM3）是帶有調制解調器控制信號的RS-232C端口，而另一個端口（COM4）是隔離的，用于連接配置工具?？刂破髦С諧PU冗余以實現更高的可用性（CPU、CEX總線、通信接口和S800 I/O）。包裝包括：

2臺PM866A，CPU

2件TP830，底板，寬度=115mm

2個TB807模塊總線終端

1根TK850、CEX總線擴展電纜

1根TK851，RCU連接電纜

2塊內存?zhèn)浞蓦姵兀?943013-6）每個CPU 1塊

ABB PM866 PM866AK01 PM866AK02

PM851AK01 8M RAM PM851AK01 3BSE066485R1 PM856K01 8M RAM PM856AK01 3BSE066495R1 PM860AK01 8M RAM PM860AK01 3BSE066490R1 PM861AK01 16M RAM PM861AK01 3BSE018157R1 PM861AK01（冗余控制器） 16M RAM PM861AK02 3BSE018160R1 PM864AK01 32M RAM PM864AK01 3BSE018161R1 PM864AK02（冗余控制器） 32M RAM PM864AK02 3BSE018164R1 PM866K01 現場控制器主單元（CPU) PM866K01 3BSE050198R1 PM866K02 冗余現場控制器主單元（CPU) PM866K02 3BSE050199R1 SB822 外部充電電池模件 SB822 3BSE018172R1

ISA Secure certified - Read more

Reliability and simple fault diagnosis procedures

Modularity, allowing for step-by-step expansion

IP20 Class protection without the requirement for enclosures

The controller can be configured with 800xA control builder

The controller has full EMC certification

Sectioned CEX-Bus using a pair of BC810 / BC820

Hardware based on standards for optimum communication connectivity (Ethernet, PROFIBUS DP, etc.)

Built-in redundant Ethernet Communication ports
