今天，介紹一下ABB機器人的通信類型和幾種常用的ABB標準I/O板:

       認識ABB機器人I/O通訊的種類

       ABB機器人提供了豐富的I/O通信接口，如ABB標準通信和PLC現場總線通信，以及與PC機的數據通信。如下圖所示，可以輕松實現與外圍設備的通信。

       ABB標準I/O板提供的常用信號處理包括數字輸入、數字輸出、組輸入、組輸出、模擬輸入和模擬輸出，本章將對此進行描述。

       ABB機器人可以與標準的ABB PLC匹配，省去了與外部PLC通信設置的麻煩，并且可以在機器人的教學裝置上實現PLC的相關操作。

       本章以ABB常用的標準I/O板DSQC651和ProFIBUS-DP為例，詳細說明如何設置相關參數。

掌握常用ABB標準IO板

型號介紹

       DSQC 651：分布式I/O模塊 di8\do8\ao2

       DSQC 652：分布式I/O模塊 di16\do16

       DSQC 653：分布式I/O模塊 di8\do8帶繼電器

       DSQC 355A：分布式I/O模塊 ai4\ao4

       DSQC 377A：輸送鏈跟蹤單元

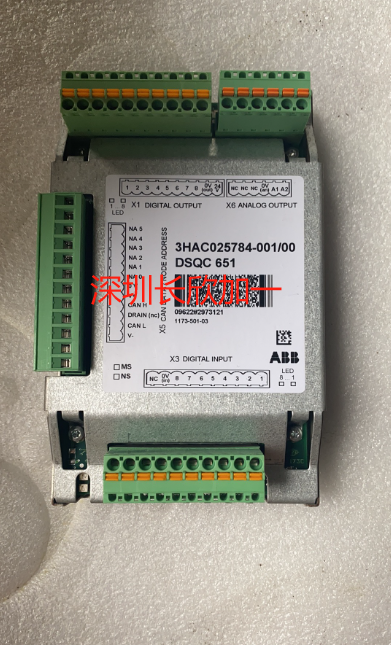

ABB標準I/O板 DSQC651（模塊接口連接說明）

 X1端子（B）

 X3端子（B）

X5端子（B）

X6端子（B）

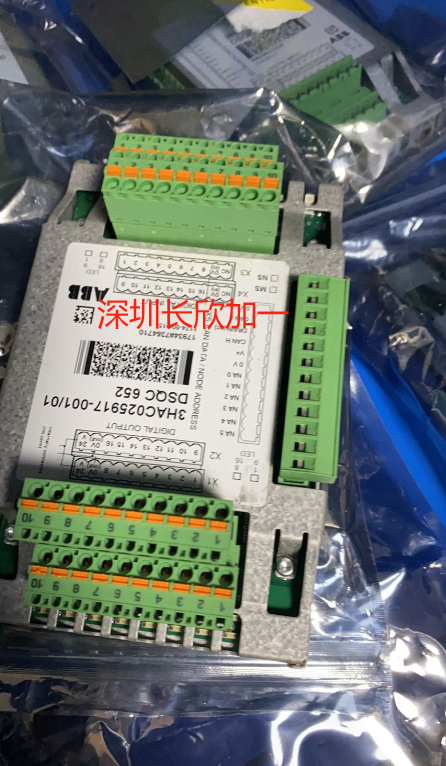

ABB標準I/O板 DSQC652（模塊接口連接說明）

X1端子（B）

X2端子（B）

X3端子（B）

X4端子（B）

X5端子（B）

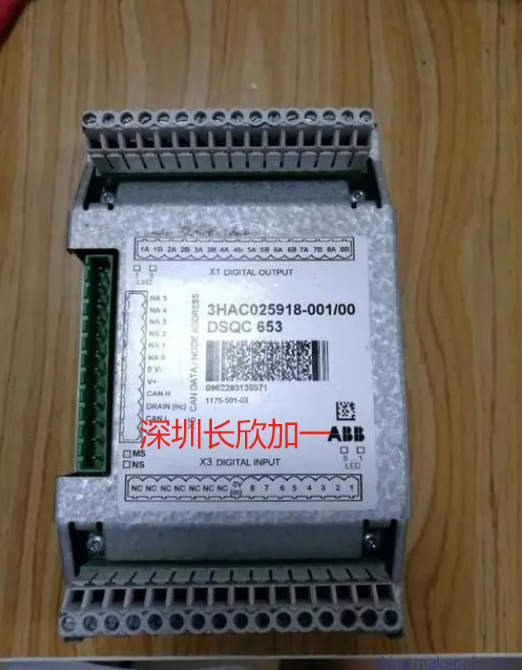

ABB標準I/O板 DSQC653

X1端子（B）

X3端子（B）

X5端子（B）

ABB標準I/O板 DSQC355A

X3端子（B）

X5端子（B）

X7端子（B）

X8端子（B）

ABB標準I/O板 DSQC377A

X3端子（B）

X5端子（B）

X20端子（B）
