ABB PM867K01 3BSE076355R1 PM867K02 3BSE081638R1 控制器 產品說明介紹 參數詳情

一般信息

料號編號 3BSE076355R1 (PM867K01)

冗馀性 不，不

高誠信 是啊

時鐘頻率 133 MHz

性能，1000布爾運算 0.09毫秒

性能 0.09毫秒

記憶啊 64 MB內存

可用于應用程序的RAM 46 559 MB

用于存儲的閃存 不，不

詳細資料日期

處理器類型 MPC866

網絡時間切換。conf文件。 最長10毫秒

每個控制器的應用程序數量 32

每個應用程序的程序數 64

每個應用程序的圖數 128

每個控制器的任務數 32

不同周期的次數 32

應用程序循環時間 降低到1毫秒

韌體儲存快閃PROM 18 MB記憶體

電源供應器 24伏直流(19.2伏-30伏直流)

功率消耗+24 V類型/最大值 210 / 360馬

功率耗散類型。 5.1瓦(最大8.6瓦)

冗馀電源狀態輸入 是啊

內置電池 鋰，3.6伏

時鐘同步 通過CNCP協議在AC 800M控制器之間1毫秒

OPC客戶端控制器中的事件隊列 上升到3000個事件

ac 800米跨欄。OPC服務器速度 36-86事件/秒，113-143數據消息/秒

CEX總線上的模塊通信 12

CEX總線上的電源電流 最大2.4安培

I/O群集在非紅色模塊總線上。CPU(CPU) 1個電氣，7個光學

I/O群集on Modulebus with red。CPU(CPU) 0電+ 7光學

模塊總線上的I/O容量 最大96(單個PM867)或84(紅色)。PM867) I/O模塊

模塊總線掃描速率 0 - 100毫秒(實際時間取決于I/O模塊數)

電氣模塊總線上的電源電流 24 V:最大1.0 A5 V:最大1.5 A

以太網通道 2

以太網接口 以太網(IEEE 802.3)，10 mbit，RJ-45，母(8針)

控制網絡協議 制造消息服務(MMS)和應用程序間通信(IAC)

推薦的控制網絡骨干 100 mbit交換以太網

實時時鐘穩定性 100 ppm(近似值)。1小時/年)

RS-232C接口 2(1個通用，1個用于服務工具)

RS-232C接口(COM3)(非red)。(僅限) RS-232C、75-19 200波特、RJ-45母式(8極)、非隔離選項、完整RTS-CTS支持

RS-232C接口(COM4)(非red)。(僅限) RS-232C、9 600鮑率、RJ-45母式(8極)、分離式選項、無RTS-CTS支援

環境與認證

溫度，操作 +5至+55 C (+41至+131 F)

溫度，存儲 -40至+70 C (-40至+158 F)

溫度變化 3c/分鐘根據IEC/EN 61131-2

污染程度 等級2根據IEC/EN 61131-2

腐蝕防護 G3符合ISA 71.04

相對濕度 5 %至95 %，非冷凝

發出噪音 %3C 55 dB (A)

振動；振動 10 %3C f %3C 50 Hz: 0.0375毫米振幅，50 %3C f %3C 150 Hz: 0.5 g加速度，5 %3C f %3C 500 Hz: 0.2 g加速度

額定絕緣電壓 前500年。

介電測試電壓 50伏

保護等級 IP20根據EN 60529、IEC 529

海拔高度 根據IEC/EN 61131-2，2000米(6，562英尺)

發射與豁免 en 61000-6-4 en 61000-6-2

環境條件 工業用的

那個馬克 是啊

電氣安全 EN 50178、IEC 61131-2、UL 61010-1、UL 61010-2-201

危險地點 UL 60079-15，cULus Class 1，Zone 2，aex in IIC T4，ExnA IIC T4Gc X

ISA安全認證 是啊

海軍證書 ABS、BV、DNV-GL (LR、Lloyd(待定)

TUV批準 是啊

RoHS合規性 5081:2012年

WEEE合規性 第2012/19/EU號指令

尺寸(Dimensions)

寬度(Width) 119毫米(4.7英寸)。）

高度 186毫米(7.3英寸)。）

深度(Depth) 135毫米(5.3英寸)。）

重量(含底座) 1200克(2.6磅)

CPU主板包含微處理器和RAM、實時時鐘、LED指示燈、啟動按鈕和緊湊型閃存接口。

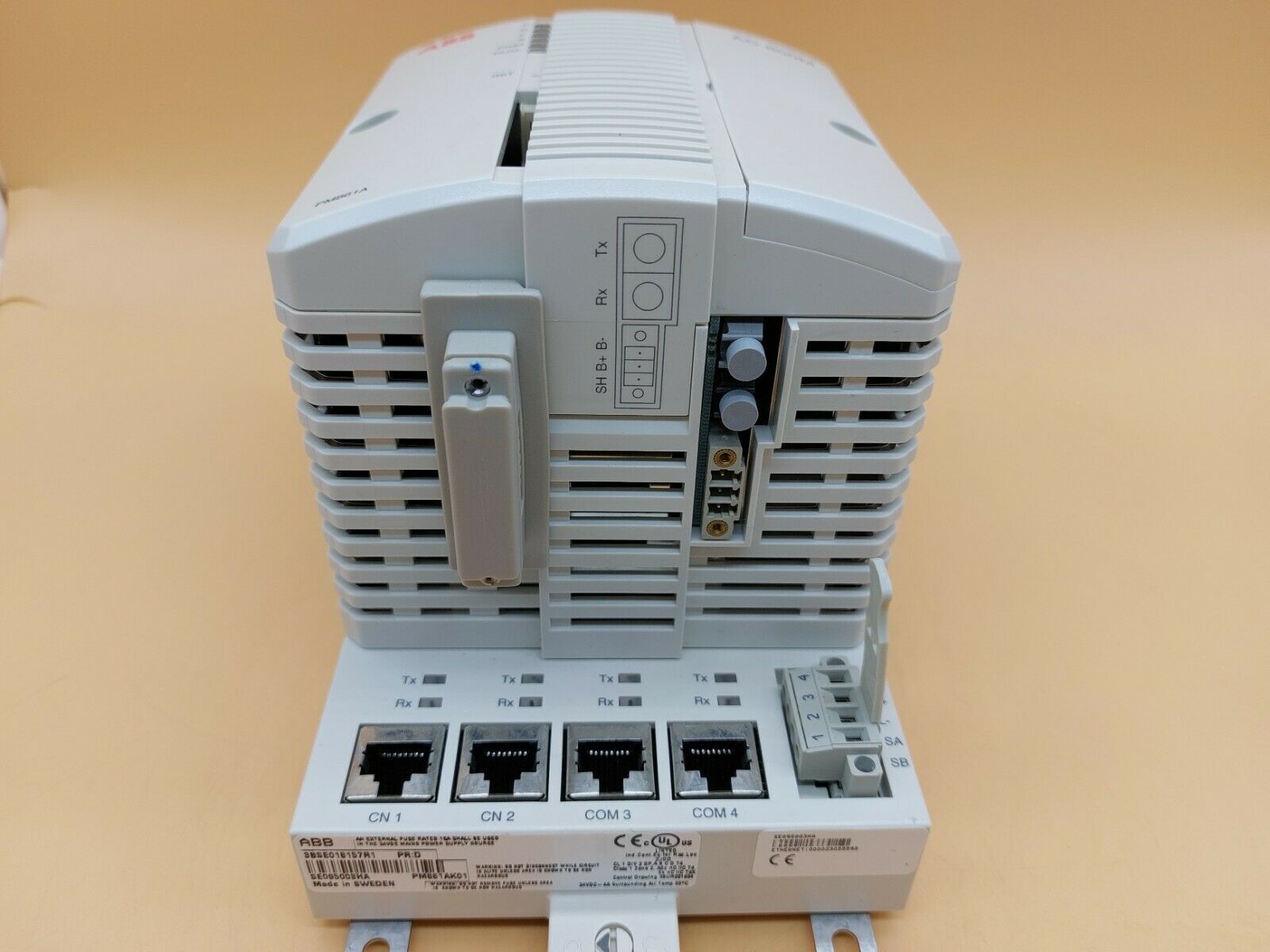

PM867控制器的底板有兩個RJ45以太網端口(CN1、CN2)用于連接到控制網絡，還有兩個RJ45串行端口(COM3、COM4)。其中一個串行端口(COM3)是帶有調制解調器控制信號的RS-232C端口，而另一個端口(COM4)則被隔離并用于連接配置工具?？刂破髦С諧PU冗馀以實現高可用性(CPU、CEX總線、通信接口和S800 I/O)。

通過添加SM812模塊和SIL認證軟件可以實現高完整性功能。AC 800M高完整性還提供IEC 61508和TUV認證控制環境，用于在單個控制器單元中結合安全和業務關鍵型流程控制，而不犧牲安全完整性。

僅支持800xA 6.0.2和onwards。請參閱產品更新以獲取更多信息。

功能與優點

ISA安全認證-多讀

AC 800M高至SIL 3認證使用PM865/SM811或PM867/SM812

S800 I/O高完整性支持(PM865、PM866A、PM867和PM891)

控制器可配置為800xA control builder

控制器已獲得完整的EMC認證

TUV認證SIL 2和SIL 3

內置冗馀以太網通信端口

The CPU board contains the microprocessor and RAM memory, a real-time clock, LED indicators, INIT push button, and a CompactFlash interface.

The base plate of the PM867 controller has two RJ45 Ethernet ports (CN1, CN2) for connection to the Control Network, and two RJ45 serial ports (COM3, COM4). One of the serial ports (COM3) is an RS-232C port with modem control signals, whereas the other port (COM4) is isolated and used for the connection of a configuration tool. The controller supports CPU redundancy for higher availability (CPU, CEX-Bus, communication interfaces and S800 I/O).

The high integrity functionality is enabled by the addition of an SM812 module and the SIL-certified software. The AC 800M High-Integrity also offers IEC 61508 and TüV-certified control environment for combining safety and business-critical process control in one controller unit without sacrificing the safety integrity.

Only compatible for 800xA 6.0.2 and onwards. Please see Product Update for more information.

Features and benefits

? ISA Secure certified - Read more

? AC 800M High up to SIL 3 certified using PM865/SM811 or PM867/SM812

? Supports S800 I/O High Integrity (PM865, PM866A, PM867 and PM891)

? The controller can be configured with 800xA control builder

? The controller has full EMC certification

? TüV Certified SIL 2 and SIL 3

? Built-in redundant Ethernet Communication ports
